設備亮點節能環保;耗能低,占地面積小;操作簡單,可控性高。
【制作周期】: 10-20天
【產氣能力】: 230-7200Nm3/h
【適用煤種】: 不粘結或弱粘結煤，煤質應符合GB9143要求。
【煤粒度】: 13-25， 25-50， 50-100mm

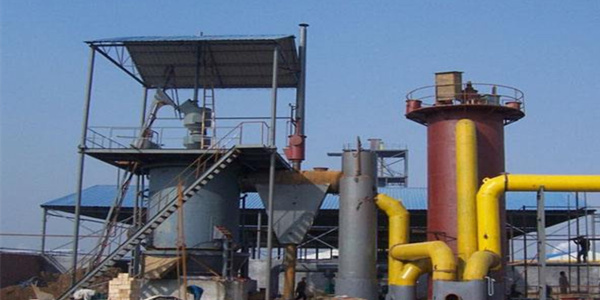

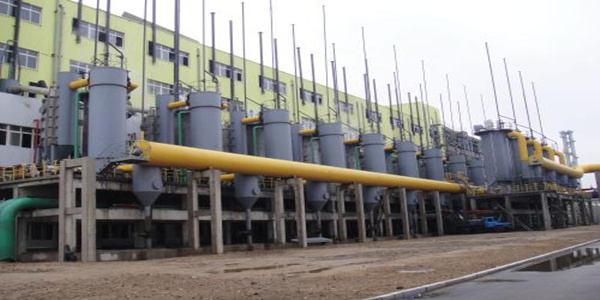

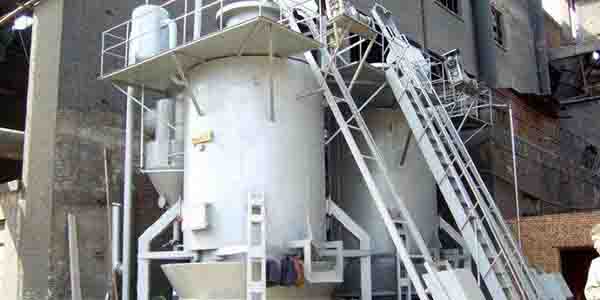

單段式煤氣發生爐，又名一段式煤氣發生爐或單段煤氣發生爐，具有產氣量大、氣化完全、煤種適應性強，煤氣熱值高，操作簡便，安全性能高的特點。單段式煤氣發生爐，又名一段式煤氣發生爐或單段煤氣發生爐，具有產氣量大、氣化完全、煤種適應性強，煤氣熱值高，操作簡便，安全性能高的特點。
首先利用提煤機將煤加入加煤機，然后通過加煤機將煤加入煤氣發生爐爐膛，蒸汽及空氣作為氣化劑自爐底進風箱鼓入爐內，在發生爐內煤與氣化劑在高溫條件下發生氧化、還原反應，產生煤氣。爐出煤氣首先進入重力除塵器，利用灰塵自身重力沉降，進行初步除塵，然后進入旋風除塵器，在此通過離心力的作用除去大部分煤粉及灰塵。經旋風除塵后的熱煤氣經若干沉降室、隔斷水封，通過熱煤氣管路送往用氣設備使用。
1. 工藝簡單，占地少，投資小，操作簡單。性能可靠，廣泛應用于冶金、礦山、化工、建材、煤炭、食品、耐火材料、陶瓷等行業。。
2.機械上煤，濕式出渣，無二次污染。環保煤氣發生爐排放的二氧化硫符合國家污染物排放標準。
3.煤氣出口溫度400-550℃，熱能利用率極高。環保煤氣發生爐產的焦油能合理處理，重新利用，或者直接不產生焦油（粉煤氣化爐）。
4. 一般情況下使用發生爐煤氣比直接燃煤節省5%左右，同時雙段煤氣發生爐還能把煤焦油提煉出來，作為副產品銷售，每噸煤炭一般能提煉50公斤煤焦油，每公斤煤焦油的價格2元，這樣相當于每噸煤炭的價格下降了100元；
5. 煤制氣技術通過對煤氣的除塵、水洗、除焦等工藝，嚴格控制了進入大氣的飛灰等污染物，由于燃燒工藝合理，較少生成有害廢氣，廢水在煤氣站循環使用，基本不外排；
| 型號 | QM1-0.8 | QM1-1.0 | QM1-1.3 | QM1-1.5 | QM1-1.6 | QM1-1.8 | QM1-2.0 |
| 爐膛直徑 mm | 800 | 1000 | 1300 | 1500 | 1500 | 1800 | 2000 |
| 爐膛面積 ㎡ | 0.5 | 0.785 | 1.326 | 1.77 | 2.01 | 2.54 | 3.14 |
| 水套受熱面積 ㎡ | 3.76 | 6.84 | 8.98 | 12.37 | 13.06 | 15.82 | 18.84 |
| 灰色層高度 mm | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 |
| 適用煤種 | 不粘結或弱粘結煙煤，煤質應符合GB9143常壓固定床煤氣發生爐用煤質量標準 | ||||||
| 煤的粒度 mm | 13-25、25-50、50-100 | ||||||
| 耗煤量 kg/h | ≤60 | ≤130 | ≤200 | ≤300 | ≤350 | ≤450 | ≤600 |
| 氣化劑 | 空氣+水蒸氣 | ||||||
| 空氣消耗量 m³/kg | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 |
| 蒸汽消耗量kg/kg | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 |
| 煤氣產量 Nm³/h | ≤230 | ≤500 | ≤750 | ≤1100 | ≤1500 | ≤1680 | ≤2180 |
| 煤氣熱值 kj/m³ | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 |
| 煤氣出口壓力 kpa | ＜0.6 | ＜0.8 | ＜0.8 | ＜0.98 | ＜0.98 | ＜0.98 | ＜0.98 |
| 煤氣出口溫度 ℃ | 400-550 | ||||||
| 最大爐底鼓風壓力 kpa | 1.6 | 2 | 2.45 | 2.45 | 2.45 | 3.5 | 3.5 |
| 飽和空氣溫度 ℃ | 50-65 | ||||||
| 排渣形式 | 濕式，內出渣 | ||||||
| 水套蒸汽產量 kg/h | 38 | 80 | 130 | 180 | 180 | 250 | 300 |
| 水套蒸汽壓力Mpa | 0.294 | ||||||
| 加煤方式 | 手動，自動 | ||||||
| 加煤機驅動裝置 | 水封單鐘罩 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩加煤 |
| 灰盤轉速 r/h | 3 | 2.87 | 2.76 | 2.76 | 2.76 | 2.23 | 2.23 |
| 灰盤轉動電機功率 kw | 0.75 | 0.75 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 |
| 煤斗提升電機功率 kw | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| 風機功率 | 0.75 | 1.5 | 2.2 | 3 | 3 | 4 | 5.5 |
| 支持定制——其他規格尺寸歡迎來電咨詢，我們將根據您的需求定制。 | |||||||
